سمات المنتج

نموذج: FR4-B001

علامة تجارية: XYH

Origin: قوانغدونغ ， الصين

شهادة: RoSH，SGS

مكان المنشأ: الصين

اسم المنتج: Black FR4 Fiberglass Epoxy Sheet

Material: Epoxy resin + fiberglass cloth

Density: 2.1-2.2g/cm3

Size: 1020*1220mm/1220*2440mm

سماكة: 0.2-50mm

Color: Black

مو: 1PCS

الوضعية: Battery Encapsulation

أداء: خصائص كهربائية وميكانيكية عازلة العزل

مقاومة درجة الحرارة: 130-140 درجة مئوية

شهادة: RoSH

درجة مثبطات اللهب: UL94-V0

القدرة على التوريد وم�...

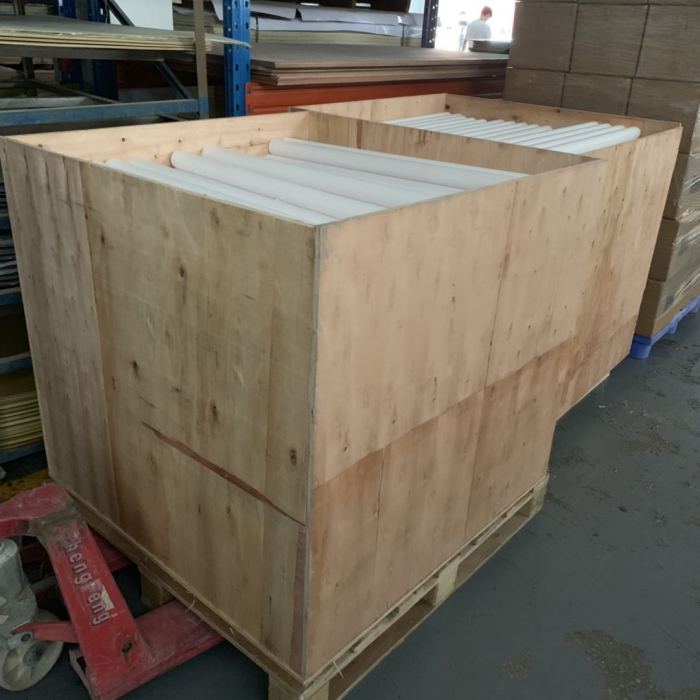

تفاصيل التعبئة والتغليف: البليت أو صندوق خشبي أو كرتون

إنتاجية: 30Tons/month

نقل: Ocean,Land,Air,Express

مكان المنشأ: قوانغدونغ ， الصين

الدعم: 30Tons/month

الشهادات: RoSH，SGS

رمز النظام المنسق: 7019909990

ميناء: Shenzhen,Guangzhou

الدفع نوع: T/T,D/P,D/A,Paypal,Alipay/Wechat

إنكوترم: FOB,CFR,CIF,EXW,DDP,Express Delivery,DDU

التعبئة والتغليف والت...

بيع الوحدات:

Kilogram

نوع الحزمة:

البليت أو صندوق خشبي أو كرتون

مثال الصورة:



ورقة FR4 السوداء - الأداء والميزات



كيفية تنظيف لوح الايبوكسي .MP4



ورقة سوداء من الألياف الزجاجية. mp4



صفائح FR4 السوداء هي مواد مركبة عالية الأداء تستخدم على نطاق واسع في التطبيقات الإلكترونيات والسيارات والصناعية. تتألف هذه الأوراق من نسيج الألياف الزجاجية المنسوجة مع راتنجات الإيبوكسي المتجهة للهب ، ويتم تعزيز هذه الأوراق مع طبقة سطح سوداء بلون أسود لعلم الجماليات ومقاومة الأشعة فوق البنفسجية. يضمن الهيكل الأساسي القوة الميكانيكية الاستثنائية ، والاستقرار الحراري ، والعزل الكهربائي. إن مقاومة اللهب FR4 (تصنيف UL94 V-0) وامتصاص الرطوبة المنخفض (<0.1 ٪) يجعلونه مثاليًا للبيئات الصعبة. تدعم براعةها تطبيقات مثل لوحات الدوائر المطبوعة (PCBs) ، العبوات ، والمكونات العازلة ، حيث تكون المتانة والسلامة والدقة أمرًا بالغ الأهمية.

عملية التكوين والتصنيع
يتم إنتاج صفائح FR4 السوداء من خلال عملية تعتمد على الدقة. أولاً ، يتم طلاء نسيج الألياف الإلكترونية باستخدام راتنجات الإيبوكسي المبردة (لتثبيت اللهب) ومخلوطة مع أصباغ سوداء أو معالجة السطح من أجل تناسق اللون. يتم طبقة النسيج المشبع بالراتنج ويخضع لتصفيح متعدد الطبقات تحت الضغط العالي (300-500 رطل) ودرجة الحرارة (170-190 درجة مئوية). هذا يشفي الايبوكسي ، ويشكل بنية جامدة متجانسة. ما بعد التلوث ، والألواح هي دقة ، مصقول ، واختبارها لتحمل السمك (± 5 ٪) ، قوة العزل الكهربائي (> 20 كيلو فولت/مم) ، والتمدد الحراري (CTE <14 جزء في المليون/درجة مئوية). يضمن مراقبة الجودة المتقدمة الامتثال للمعايير الدولية (IPC-4101 ، ROHS) ، مما يضمن الموثوقية لتطبيقات التردد العالي ودرجات الحرارة العالية.

أبرز أبرز الأداء في أوراق FR4

القوة الميكانيكية المتفوقة: صلابة عالية واستقرار الأبعاد تضمن الموثوقية في PCB الدقة والتطبيقات الهيكلية.

المقاومة الحرارية: تعمل بسلاسة من -50 درجة مئوية إلى 150 درجة مئوية مع تمدد حراري منخفض (CTE <14 جزء في المليون/درجة مئوية) ، مثالية للبيئات ذات درجة الحرارة العالية.

تأخير اللهب: UL94 V-0 معتمد ، والاستثناء الذاتي لتحسين السلامة في الإلكترونيات وأنظمة السيارات.

العزل الكهربائي: قوة عازلة استثنائية (> 20 كيلو فولت/مم) وسمرة مستقرة (ε = 4.4-4.8 عند 1 ميجا هرتز) ، مثالية للدوائر عالية التردد.

ROHS/REACH الامتثال: صياغة صديقة للبيئة خالية من المواد الخطرة.

التصنيع القابل للتخصيص: متوافق مع الحفر والتوجيه والتشطيبات السطحية (على سبيل المثال ، HASL ، ENIG) لتكامل التصميم متعدد الاستخدامات.

تطبيقات أوراق FR4

الإلكترونيات : مركبات ثنائي الفينيل متعدد الكلور للأجهزة الاستهلاكية ومعدات الاتصالات ووحدات إنترنت الأشياء.

السيارات : علب ECU ، ركائز المستشعر ، وعزل بطارية EV.

الآلات الصناعية : عزل السيارات ، لوحات التحكم ، وحواجز المحولات.

الفضاء الجوي : أنظمة إلكترونيات الطيران ولوحات الدوائر ذات الموثوقية العالية.

إضاءة LED : قواعد مقاومة للحرارة ولوحات السائقين.

الأجهزة الطبية : المعدات التشخيصية والمكونات القابلة للتطبيق.

الطاقة المتجددة : العولات الشمسية ودوائر التحكم في توربينات الرياح.

تركز شركتنا على المواد البلاستيكية للهندسة عالية الأداء والمواد العازلة. تشمل منتجاتنا الرئيسية صفائح/قضبان بلاستيكية هندسية متطورة مثل البولي أكسيزيلين (POM) ، ABS ، NYLON (PA) ، polycarbonate (PC) ، polyphenylene sulfide (PPS) ، Polyetherimide (PEI) ، polyetheretheteone (PEEK) ، وما إلى ذلك. نقدم أيضًا مواد عزل خاصة مثل الباكليت (Phiolite). مع خصائص ممتازة مثل مقاومة درجات الحرارة العالية ، ومقاومة التآكل والقوة العالية ، تستخدم منتجاتنا على نطاق واسع في مركبات الطاقة الجديدة والإلكترونيات الذكية والآلات الصناعية والفضاء وغيرها من الحقول.

ورقة الايبوكسي الألياف الزجاجية السوداء FR4 لتغليف البطارية
