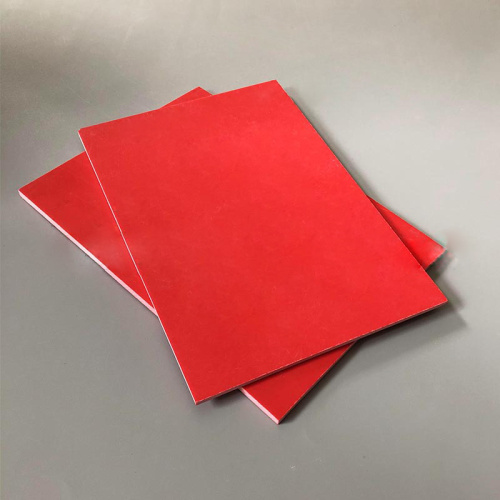

لوح عزل من البوليستر المقوى بالألياف الزجاجية GPO-3

لوح عزل من البوليستر المقوى بالألياف الزجاجية GPO-3

أحصل على آخر سعر

الدفع نوع:	T/T,D/P,D/A
إنكوترم:	FOB,CFR,CIF,EXW,FAS,FCA,DDP,DDU
أدني كمية الطلب:	100 Kilogram
نقل:	Ocean,Land,Air,Express
ميناء:	Shenzhen,Guangzhou

الآن الاتصال

وصف المنتج

سمات المنتج

التعبئة والتغليف والت...

وصف المنتج

سمات المنتج

نموذج: GPO-3 Sheet

علامة تجارية: XYH

Origin: الصين

شهادة: ISO9001

محيط: ورقة العزل

Place Of Origin: Guangdong, China

اسم العلامة التجارية: XYH

Model Number: GPO3/UPGM203

Material: Unsaturated Polyester Resin + Glass Fiber Mat

اسم المنتج: GPO3 Unsaturated Polyester Glass Mat Insulation Sheet

الوضعية: Electrical Insulation, Switchgear, Transformer, Bus Bar Support

الاستخدام: Electrical insulation for switchgear and power distribution equipment

Color: Red, Black, White

سماكة: 0.8-100 mm

Size: 1020*2040 mm

Density: 1.81-1.83 g/cm3

CTI: 600 V

Thermal Class: Class F (155 C)

Flammability: UL 94 V-0

معيار: IEC 60893-3-5 / NEMA GPO-3

Processing Service: Cutting, CNC Machining, Drilling

Feature: High Electrical Performance, Heat Resistant, Arc Resistant

Customized: Accept

Sample: A4 Sample Available

التعبئة والتغليف والت...

بيع الوحدات	:	Kilogram
نوع الحزمة	:	البليت

The file is encrypted. Please fill in the following information to continue accessing it

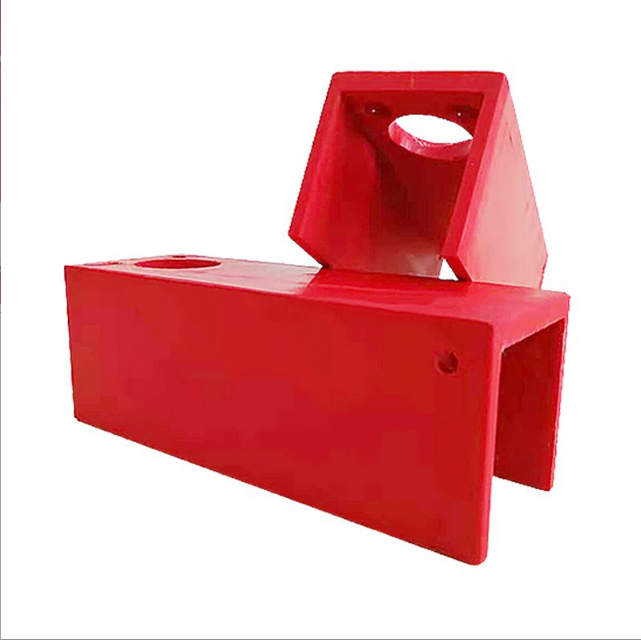

GPO-3 معالجة ورقة

LARARDANT GPO-3 Laminates ، UL94 V0 متوافق ، لقواطع الدوائر والمحركات



وصف المنتج

عزل كهربائي قوي للمفاتيح الكهربائية وأنظمة التوصيل والمحولات ومعدات توزيع الطاقة.

توفر XYH صفائح GPO-3 كألواح كاملة وفراغات مقطوعة ومكونات عزل مُصنعة خصيصًا. أخبرنا بالسمك والأبعاد والكمية والتطبيق المطلوب، وسيقوم فريقنا بمراجعة المواصفات قبل عرض الأسعار.

ما هي ورقة العزل GPO-3؟

GPO-3 عبارة عن صفائح بوليستر حرارية مقواة بالزجاج تم تطويرها للعزل الكهربائي والدعم الهيكلي. مزيج من راتنجات البوليستر وتعزيز الألياف الزجاجية يعطي الورقة توازنًا مفيدًا للأداء الكهربائي والقوة الميكانيكية والصلابة واستقرار الأبعاد.

يتم اختياره بشكل شائع للمكونات التي يجب أن تفصل الأجزاء الموصلة بينما تدعم أيضًا الأحمال الميكانيكية. تشمل الأمثلة النموذجية حواجز الطور، ودعامات قضبان التوصيل، وفواصل المحولات، ولوحات المفاتيح الكهربائية، ولوحات التثبيت.

نظرًا لأن الأداء النهائي يعتمد على الدرجة والسمك وطريقة الاختبار، فيرجى تضمين المعيار المطلوب ومعدل اللهب والقيم الفنية مع الاستفسار. سيقوم فريقنا بتأكيد مواصفات المواد المعمول بها والمستندات الداعمة المتاحة قبل تقديم الطلب.

لماذا يستخدم مصنعو المعدات الكهربائية GPO-3

• عزل كهربائي موثوق: مناسب للحواجز والدعامات والفواصل المستخدمة حول المكونات النشطة.

• مقاومة القوس والتتبع: تساعد على تقليل مخاطر تشكل مسارات موصلة على الأسطح العازلة في التجميعات الكهربائية الصعبة.

• خيارات المواد المقاومة للهب: يمكن اختيار الدرجات المتاحة وفقًا لمتطلبات أداء اللهب المذكورة في الرسم أو مواصفات الشراء.

• الدعم الميكانيكي: الهيكل الصلب المقوى بالألياف الزجاجية مناسب للأجزاء التي توفر العزل والدعم المادي.

• ثبات الأبعاد: مفيد للمكونات المصنعة آليًا حيث يجب أن يظل موضع الثقب والتباعد وتركيب التجميع ثابتًا.

• التصنيع العملي: يمكن قطع الألواح وحفرها وطحنها وتشكيلها آليًا إلى أجزاء عازلة كهربائية جاهزة.

خيارات توريد ورقة GPO-3

Item	Available Supply	Information Needed for Quotation
Material	GPO-3 glass-mat-reinforced polyester laminate	Required standard, technical specification or approved datasheet
Form	Full sheet, cut-to-size blank or finished machined part	Length × width × thickness, or a dimensioned drawing
Color	Commonly supplied in red; other requirements are subject to confirmation	Color requirement or approved sample
Machining	CNC milling, drilling, routing, slotting, chamfering and deburring	2D PDF/DWG and, where available, 3D STEP/IGES files
Inspection	Dimensional inspection and shipment documentation according to the agreed order specification	Critical dimensions, tolerances, inspection standard and documentation list
Order Quantity	Samples, trial orders and production quantities are reviewed by specification	Prototype quantity and estimated repeat-order volume

هل تحتاج إلى جدول بيانات فنية دقيق؟ أرسل الدرجة أو المعيار المطلوب مع الاستفسار. يجب تأكيد قيم المنتج ومستندات الامتثال وفقًا للدرجة والدفعة المقدمة بدقة بدلاً من افتراضها من بيانات GPO-3 العامة.

تطبيقات GPO-3 النموذجية

المفاتيح الكهربائية ولوحات التحكم

تُستخدم ورقة GPO-3 على نطاق واسع لحواجز الطور والحواجز النهائية ولوحات التركيب والأقسام الداخلية. تساعد هذه المكونات على فصل الأقسام الموصلة وتوفير دعم قوي داخل مجموعات المفاتيح الكهربائية ومجموعات التحكم.

عزل ودعامات بسبار

يمكن استخدام أجزاء GPO-3 المُشكَّلة كدعامات لقضيب التوصيل، والفواصل، والأقواس، وحواجز العزل. يمكن إنتاج مواضع الفتحات والفتحات وتفاصيل الحواف وفقًا لرسم التجميع.

المحولات من النوع الجاف

يمكن تصنيع المادة على شكل دعامات لفائف، وكتل أساسية، ومكونات تباعد وأجزاء عزل هيكلية لتجميعات المحولات. يجب التحقق من اختيار المواد النهائية وفقًا لدرجة حرارة التشغيل والجهد والتحميل الميكانيكي.

معدات توزيع الطاقة

تعد مكونات GPO-3 مناسبة للوحات الألواح ومراكز التحكم في المحركات والتجمعات الطرفية وأنظمة توزيع الطاقة الأخرى التي تتطلب فصلًا كهربائيًا بصلابة ميكانيكية.

الأنظمة الكهربائية الصناعية والنقل

يمكن أيضًا مراعاة حواجز GPO-3 والألواح والدعامات المخصصة للمعدات الصناعية والمجموعات الكهربائية للنقل. يجب أن تحدد المشاريع ذات متطلبات مكافحة الحرائق أو الدخان أو النقل المنظمة معيار الموافقة المطبق قبل عرض الأسعار.

من المواد الصفائحية إلى أجزاء العزل النهائية

قد يؤدي شراء لوح كامل فقط إلى ترك فريقك يعاني من فقدان القطع ووقت المعالجة وغبار الألياف الزجاجية. يمكن لشركة XYH توفير المواد الأقرب إلى حالة التجميع النهائية، بدءًا من الفراغات المستطيلة وحتى الأجزاء النهائية المصنعة بواسطة CNC.

صفائح مقطوعة بالحجم وفراغات الإنتاج، حواجز موجهة باستخدام الحاسب الآلي ولوحات التثبيت، مكونات مثقوبة وغاطسة ومثقبة، الفواصل العازلة والغسالات وكتل الدعم، الشطب، تشطيب الحواف وإزالة الأزيز، أخذ عينات النموذج الأولي قبل تشغيل الإنتاج، تكرار الإنتاج القائم على الرسم

يحتوي GPO-3 على تقوية زجاجية ويمكن أن يكون كاشطًا لأدوات القطع. بالنسبة للأجزاء المصنعة، من المهم تحديد التفاوتات الحرجة ومتطلبات الحافة وظروف السطح المقبولة مسبقًا. يساعدنا هذا في تحديد مسار المعالجة وإعداد عرض أسعار أكثر دقة.

كيف نقوم بمراجعة متطلبات GPO-3 الخاصة بك

مراجعة التطبيق: نتحقق من المكان الذي سيتم استخدام الجزء فيه وما هي الظروف الكهربائية والحرارية والميكانيكية التي يجب أن يواجهها.

تأكيد المواصفات: نؤكد تعيين المواد والأبعاد والتفاوتات ومتطلبات اللهب والوثائق المطلوبة.

مراجعة التصنيع: بالنسبة للأجزاء المخصصة، يقوم فريقنا بفحص الرسم وميزات التصنيع ونقاط الفحص.

عرض الأسعار: يتم إعداد العرض وفقًا للدرجة المؤكدة والحجم والكمية ونطاق المعالجة ومتطلبات التعبئة والتغليف.

العينة أو الإنتاج: عند الاقتضاء، يمكن مراجعة العينة أو المقالة الأولى قبل تكرار الإنتاج.

لماذا مصدر مكونات GPO-3 من XYH؟

تأسست شركة Shenzhen XiongYiHua Plastic Insulation LTD في عام 2006، وهي تركز على المواد العازلة والمواد البلاستيكية الهندسية والأجزاء العازلة المصنعة بآلة CNC. نحن ندعم الشركات المصنعة للمعدات في الخارج ومنتجي المكونات الكهربائية والمصنعين المحليين وموزعي المواد من خلال توريد المواد والمعالجة القائمة على الرسم.

المواد والتصنيع من مورد واحد: أوراق المصدر والقطع الفارغة والأجزاء النهائية من خلال فريق مشروع واحد.

المراجعة الهندسية قبل عرض الأسعار: يتم فحص المواصفات والرسومات لتقليل سوء الفهم الذي يمكن تجنبه.

دعم النموذج الأولي والدفعة: انتقل من التحقق من العينة إلى تكرار الإنتاج دون تغيير سير عمل المواد والتصنيع.

الاتصالات الموجهة للتصدير: يمكن إعداد عروض الأسعار حول المواصفات والكمية والتعبئة والوثائق المطلوبة للسوق الوجهة.

دعم المستندات: يتم تأكيد مستندات المواد والجودة المتوفرة للحصول على الدرجة والشحن الدقيقين بدلاً من تقديمها على أنها تغطي كل منتج.

الأسئلة المتداولة

هل GPO-3 مناسب لعزل المفاتيح الكهربائية؟

يُستخدم GPO-3 بشكل شائع في حواجز المفاتيح الكهربائية ولوحات الدعم وفواصل الطور ومكونات العزل الهيكلي الأخرى. يجب التحقق من الملاءمة النهائية وفقًا للجهد ودرجة حرارة التشغيل ومتطلبات اللهب ومسافة الزحف ومعيار المعدات للمشروع.

هل يمكنك توريد الأجزاء المصنعة آليًا GPO-3؟

نعم. يمكننا مراجعة متطلبات القطع المخصصة، والطحن باستخدام الحاسب الآلي، والحفر، والتوجيه، والتقطيع، والشطب، وإزالة الأزيز. يرجى إرسال رسم بالأبعاد ووضع علامة على التفاوتات الحرجة.

ما هي المعلومات التي تحتاجها لاقتباس ورقة GPO-3؟

على الأقل، قم بتوفير سمك وحجم الورقة والكمية. للحصول على مطابقة موثوقة للمواد، قم أيضًا بتوفير التطبيق والمعيار المطلوب ومتطلبات اللهب وظروف التشغيل وقائمة الوثائق.

هل يمكنني طلب عينة قبل تقديم طلب الإنتاج؟

يمكن مراجعة متطلبات العينة والنموذج الأولي وفقًا للدرجة والحجم ونطاق التصنيع. قم بتضمين أبعاد العينة والكمية والغرض من الاختبار في استفسارك.

هل يمكنك تقديم المستندات الفنية ووثائق الامتثال؟

تعتمد المستندات المتاحة على درجة المادة الدقيقة والدفعة الموردة. اذكر أسماء المستندات المطلوبة مسبقًا حتى يتمكن فريقنا من تأكيد التوفر والنطاق. لا ينبغي التعامل مع تقرير الصف أو الدفعة التي تم اختبارها على أنها تغطي جميع مواد GPO-3.

هل GPO-3 هو نفس FR4؟

رقم GPO-3 يعتمد بشكل عام على البوليستر المقوى بالحصيرة الزجاجية، بينما يستخدم FR4 قماش من الألياف الزجاجية المنسوجة مع نظام راتنجات الإيبوكسي. وهي تختلف في التركيز على الهيكل والأداء. يجب أن يعتمد الاختيار على الرسم والبيئة الكهربائية والحمل الميكانيكي ودرجة الحرارة والمعايير المطلوبة.

كيف ينبغي تحديد أجزاء GPO-3؟

حدد درجة المادة أو المعيار والأبعاد والتفاوتات وتفاصيل الفتحات والفتحات وتشطيب الحواف ومتطلبات اللهب وظروف التشغيل ومعايير الفحص. بالنسبة للتجميعات، حدد أبعاد الملاءمة الحرجة ومرجع الإسناد في الرسم.
