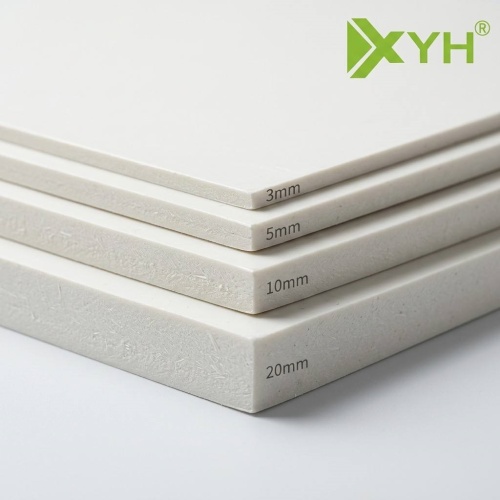

لوح SMC عبارة عن مادة صلبة مقواة بالألياف الزجاجية تستخدم لعزل ودعم المكونات الكهربائية. يتم اختياره للمفاتيح الكهربائية وأنظمة التوصيل ولوحات التحكم ومعدات توزيع الطاقة لأنه يجمع بين العزل الكهربائي والقوة الميكانيكية ومقاومة الرطوبة والأداء المستقر في ظروف الخدمة الصعبة.
بالنسبة للمشترين، النقطة الأساسية بسيطة: لا تختار لوح العزل SMC حسب اللون أو السمك وحده. يجب أن تتوافق الدرجة الصحيحة مع جهد العمل ودرجة الحرارة ومتطلبات اللهب والحمل الميكانيكي وبيئة التشغيل.
ملاحظة المصطلحات: "صفيحة SMC" قد تصف إما مركب تشكيل الصفائح قبل القولبة أو لوح العزل الصلب النهائي المصنوع من نظام البوليستر المقوى بالزجاج من نوع SMC. تشير هذه المقالة إلى اللوحة النهائية المتوفرة للقطع والتصنيع والاستخدام في المعدات الكهربائية. تأكد دائمًا من درجة المادة في ورقة البيانات الفنية.
ما هي ورقة العزل SMC؟
SMC لتقف علي مجمع تشكيل الصفائح. يعتمد بشكل عام على راتينج متصلب بالحرارة معزز بالألياف الزجاجية ومدمج مع مواد مالئة وإضافات وظيفية. وتحت الحرارة والضغط، تتحول المادة إلى مركب صلب ومستقر الأبعاد.
على عكس اللدائن الحرارية العادية، فإن لوح SMC المعالج لا يلين ببساطة ويذوب مرة أخرى عند تسخينه. يساعد هذا الهيكل الحراري على الحفاظ على شكله أثناء حمل الأحمال الكهربائية والميكانيكية. يمكن أيضًا تعديل التركيبة وفقًا لسلوك اللهب، ومقاومة التتبع، وتشطيب السطح، وأداء القالب.
لماذا يتم استخدام ورقة SMC للعزل الكهربائي؟
غالبًا ما تحتاج المعدات الكهربائية إلى مكون واحد لأداء وظيفتين: فصل الموصلات الحية وتثبيتها في مكانها بشكل آمن. تعتبر ألواح العزل SMC مفيدة لأنها يمكن أن توفر كلتا الوظيفتين في مادة واحدة.
العزل الكهربائي: يساعد على فصل الأجزاء الموصلة وتقليل خطر مرور التيار عبر الهيكل الداعم.
الدعم الميكانيكي: هيكله الصلب المقوى بالزجاج يناسب الحواجز والدعامات وألواح التثبيت وأجزاء العزل الهيكلي.
مقاومة الظروف الرطبة: يمكن للدرجات المناسبة الحفاظ على أداء عزل مفيد في حالة وجود الرطوبة.
ثبات الأبعاد: يمكن للمادة أن تحافظ على شكلها تحت أحمال التجميع العادية وتغيرات درجات الحرارة.
مرونة التصميم: يمكن قطع الألواح أو تصنيعها باستخدام الحاسب الآلي، في حين يمكن أيضًا تشكيل مركبات SMC إلى مكونات أكثر تعقيدًا.
أداء اللهب والتتبع: يمكن اختيار الدرجات حيث تكون هذه الخصائص جزءًا من مواصفات المعدات.
هذه الفوائد تعتمد على الدرجة. إن العبارة العامة مثل "قوة العزل الكهربائية العالية" ليست كافية للموافقة عليها. يجب على المشترين مقارنة طريقة الاختبار الفعلية وسمك العينة والتكييف والنتيجة المبلغ عنها.
الخصائص الرئيسية التي يجب التحقق منها قبل الشراء
الجدول التالي عبارة عن قائمة مراجعة عملية للشراء. يجب أن تأتي القيم الدقيقة من ورقة البيانات الفنية الخاصة بالصف، وشهادة التحليل الدفعية عند الاقتضاء.| المعلمة | لماذا يهم؟ | ما يجب على المشتري تأكيده |
| درجة المواد ونظام الراتنج | لا توفر تركيبات SMC المختلفة أداءً كهربائيًا أو حراريًا أو لهبًا متطابقًا. | تعيين الدرجة الكاملة وأحدث ورقة البيانات الفنية. |
| قوة عازلة | يشير إلى مقاومة الانهيار الكهربائي في ظل ظروف الاختبار المذكورة. | طريقة الاختبار وسمك العينة والتكييف واتجاه الاختبار. |
| مقاومة العزل | يساعد على تقييم مدى فعالية المواد في الحد من تسرب التيار. | القيمة الجافة والقيمة بعد تكييف الرطوبة المحدد. |
| تتبع المقاومة أو CTI | مهم عندما يؤدي التلوث والرطوبة إلى إنشاء مسار موصل عبر السطح. | فئة CTI المطلوبة أو اختبار التتبع الخاص بالمشروع. |
| مقاومة القوس | تتعلق بعزل الحواجز والمكونات المعرضة لخطر الانحناء. | معيار الاختبار المطلوب والحد الأدنى من النتيجة. |
| القابلية للاشتعال | قد تتطلب التجميعات الكهربائية تصنيفًا محددًا للهب. | التقييم والسمك الذي تم اختباره وما إذا كان هناك حاجة إلى تقرير صالح. |
| قوة الانثناء والضغط | يوضح ما إذا كانت الورقة يمكنها دعم المشابك أو أشرطة التوصيل أو المكونات المثبتة دون تشوه مفرط. | اتجاه التحميل وطريقة التثبيت وعامل الأمان. |
| الطبقة الحرارية ودرجة حرارة الخدمة | تؤثر درجة الحرارة على عمر العزل والصلابة واستقرار الأبعاد. | درجة الحرارة المستمرة والذروة قصيرة المدى ومصادر الحرارة القريبة. |
| امتصاص الماء | يمكن أن تؤثر الرطوبة على الأداء الكهربائي واستقرار الأبعاد. | طريقة التكييف والرطوبة المتوقعة أو التعرض للخارج. |
| التسامح سمك والتسطيح | تؤثر هذه بشكل مباشر على ملاءمة التجميع، والتصنيع باستخدام الحاسب الآلي والتحكم في خلوص الهواء. | السمك النهائي والتسامح والتسطيح وطريقة القياس. |
| حجم الورقة وتفاصيل التصنيع | يمكن أن يؤدي التعشيش الصحيح إلى تقليل الهدر ووقت المعالجة وتكلفة النقل. | أبعاد الورقة، ومراجعة الرسم، ومواضع الثقب، وتشطيب الحواف، والكمية. |
التطبيقات الشائعة لورقة SMC المفاتيح الكهربائية وخزائن التوزيع
يمكن تشكيل صفائح SMC إلى حواجز الطور ولوحات التثبيت والأقسام ومكونات الدعم. يجب اختيار درجة المواد وفقًا لجهد العمل ومسافة الزحف وارتفاع درجة الحرارة ومتطلبات اللهب.
دعامات بسبار والحواجز العازلة
تتطلب أنظمة Busbar مادة تعزل الموصلات بينما تقاوم القوى الميكانيكية المرتبطة بالتثبيت والخطأ. يجب على فريق التصميم التحقق من قوة الضغط ومقاومة التتبع ودرجة الحرارة والهندسة المحيطة بالثقوب والمثبتات.
لوحات التحكم والحاويات الكهربائية
يتم استخدام ألواح العزل SMC حيث قد تؤدي هياكل التركيب المعدنية إلى توصيل غير مرغوب فيه. يمكن للمكونات المقطوعة حسب الحجم أو المُشكَّلة باستخدام الحاسب الآلي أن تبسط عملية التثبيت وتقلل من التصنيع الداخلي.
المحولات ومعدات الطاقة
اعتمادًا على الدرجة المعتمدة، يمكن استخدام الأجزاء المعتمدة على SMC كعزل هيكلي وفواصل ودعامات طرفية وحواجز. يجب التحقق من التوافق مع درجة الحرارة الفعلية والضغط الكهربائي والوسائط المحيطة قبل الموافقة.
معدات السكك الحديدية والصناعية والطاقة المتجددة
تحتاج الأنظمة الكهربائية المعرضة للاهتزازات أو الغبار أو الرطوبة أو التغيرات العادية في درجات الحرارة إلى مكونات عازلة مستقرة. في هذه المشاريع، تكون المواصفات الصحيحة أكثر أهمية من اسم المنتج العام.
ورقة SMC أو GPO-3 أو FR4: أيهما يجب أن تختار؟
| مادة | سبب الاختيار النموذجي | أشر إلى التحقق |
| ورقة العزل SMC | مفيد عند الحاجة إلى العزل الكهربائي والقوة الهيكلية ومرونة التصميم معًا. | يغطي المصطلح صيغًا مختلفة. الموافقة على الدرجة الدقيقة بدلاً من الاسم وحده. |
| ورقة GPO-3 | غالبًا ما يتم تحديدها على أنها صفائح بوليستر ذات حصيرة زجاجية للحواجز الكهربائية وأجزاء العزل المصنعة. | قم بتأكيد تعيين NEMA أو IEC المطبق وأداء اللهب والقوس والتتبع المطلوب. |
| ورقة FR4 | يتم اختياره بشكل شائع للعزل الهيكلي من زجاج الإيبوكسي والأجزاء والتطبيقات ذات الدقة الدقيقة التي تحتاج إلى صفائح من القماش الزجاجي. | تأكد من تصنيف اللهب والمتطلبات الحرارية وظروف الرطوبة وتحمل التصنيع. |
لا تعد أي من هذه المواد هي الأفضل تلقائيًا في كل تطبيق. إن الاختيار المعقول هو النوع الذي يلبي متطلبات الرسم والاختبار وظروف التشغيل دون إضافة تكلفة غير ضرورية.
كيفية تحديد ورقة SMC لعرض الأسعار
يجب أن يتضمن الطلب الواضح لعرض الأسعار ما يلي:
نوع التطبيق والمعدات؛
جهد العمل ومعيار العزل المطلوب؛
درجة حرارة التشغيل المستمرة والذروية؛
متطلبات اللهب أو القوس أو التتبع؛
سمك الورقة، العرض والطول؛
التسامح سمك والتسطيح.
الكمية والطلب المتكرر المتوقع؛
ملفات الرسم للأجزاء المصنعة؛
التقارير أو الإقرارات أو المستندات الدفعية المطلوبة.
إن توفير هذه التفاصيل في البداية يمنع المشكلة الشائعة المتمثلة في مقارنة عرضين بناءً على درجات أو ظروف اختبار مختلفة.
عينة مجانية لتقييم المواد
تتوفر عينة صغيرة مجانية من ورقة SMC للفحص البصري والتصنيع الأولي وتقييم المواد. يتم تأكيد ترتيبات البريد السريع قبل الإرسال.
لطلب عينة، أرسل السمك المطلوب والتطبيق المقصود وبلد التسليم وأي متطلبات كهربائية أو لهب إلىmarketing@xiongyihua.cn. إذا كان الجزء سيتم تصنيعه باستخدام الحاسب الآلي، فقم بتضمين رسم PDF أو DWG أو STEP حتى يمكن مراجعة المادة والعملية معًا.
الأسئلة المتداولة
هل ورقة SMC عازل كهربائي جيد؟
نعم، تم تصميم لوح SMC من الدرجة الكهربائية للجمع بين العزل والدعم الهيكلي. لا تزال الملاءمة تعتمد على الدرجة الدقيقة وجهد العمل ودرجة الحرارة والرطوبة ومعيار الاختبار المطلوب.
هل يمكن تصنيع ورقة العزل SMC باستخدام الحاسب الآلي؟
نعم. يمكن قطعها وحفرها وتشكيلها باستخدام الحاسب الآلي في الحواجز والدعامات ومكونات التثبيت. ينبغي الاتفاق على متطلبات الرسم والتسامح والحافة المناسبة قبل الإنتاج.
هل ورقة SMC هي نفس GPO-3؟
ليس دائما. يمكن استخدام الأسماء بشكل فضفاض في السوق، ولكن لا ينبغي معاملتها على أنها قابلة للتبديل تلقائيًا. تأكيد نظام الراتنج، والتعزيز، وتعيين الصف وبيانات الاختبار.
هل يمكنني الحصول على عينة مجانية من ورقة SMC؟
نعم. يمكن توفير عينة مجانية صغيرة للتقييم الأولي. يرجى تقديم سمك والتطبيق وعنوان التسليم؛ سيتم تأكيد ترتيبات البريد السريع بشكل منفصل.
