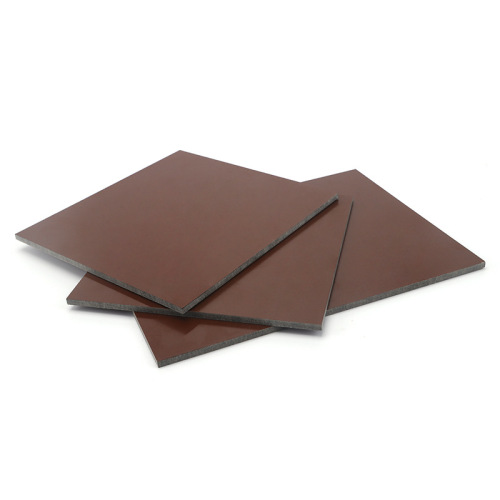

كيفية اختيار ورقة الفينول للأجزاء الصناعية

2026,10,23

إجابة سريعة: أي ورقة الفينولية يجب أن تختار؟

اختر ورقة الفينول وفقًا لما يجب أن يفعله الجزء النهائي.

● بالنسبة للمباعد الكهربائي أو اللوحة الطرفية أو أي جزء عازل خفيف الوزن، اختر لوح الفينول الورقي.

● بالنسبة للترس، أو الشجيرة، أو كتلة التوجيه، أو وسادة التآكل أو أي جزء ميكانيكي آخر، اختر صفائح الفينول المصنوعة من القماش القطني.

● إذا كان الجزء يعمل في ظروف رطوبة عالية، أو يحمل حمولة ثقيلة أو يحتاج إلى عزل كهربائي أقوى، ففكر في استخدام FR4 أو مادة أخرى بدلاً من ذلك.

النقطة الأكثر أهمية بسيطة: لا تختار صفائح الفينول حسب اللون أو السعر وحده. قبل الطلب، تحقق من التطبيق ودرجة حرارة العمل والحمل والرطوبة وطريقة التصنيع.

ما هي ورقة الفينولية؟

الصفائح الفينولية عبارة عن مادة مغلفة مصنوعة من راتينج الفينول وطبقات من الورق أو القماش القطني. بعد ضغط الطبقات معًا تحت الحرارة، فإنها تشكل طبقة صلبة يمكن قطعها أو تشكيلها إلى أجزاء صناعية.

يسميها بعض المشترين أيضًا "ورقة الباكليت". ومع ذلك، غالبا ما يستخدم هذا الاسم بشكل فضفاض. قد تبدو صفحتان من الفينول البني متشابهتين ولكن لهما قوة واستخدامات مختلفة تمامًا.

تُحدث طبقة التسليح الفرق الأكبر:

● الفينول الورقي اقتصادي ومناسب للعزل الكهربائي الأساسي.

● يعتبر الفينول المصنوع من القطن أكثر صلابة وأفضل للأجزاء المتحركة أو الحاملة.

ورقة الفينولية من الورق أو القماش: مقارنة بسيطة

الشرط الخاص بك	ورقة الفينولية الورقية	ورقة الفينولية من القماش القطني
الفائدة الرئيسية	تكلفة أقل وعزل أساسي جيد	قوة أفضل ومقاومة التأثير وأداء التآكل
الاستخدامات الشائعة	الغسالات العازلة والفواصل وأجزاء المفاتيح واللوحات الطرفية والتركيبات	التروس والشجيرات والبكرات والكتل التوجيهية ومنصات التآكل
أفضل حالة تحميل	حمل خفيف	حمل ميكانيكي أو تأثير متوسط
يعالج	التثقيب للحصول على صفائح رقيقة مناسبة؛ CNC للأجزاء السميكة	الطحن باستخدام الحاسب الآلي، والخراطة، والحفر والتنصت
رُطُوبَة	أكثر حساسية للرطوبة	أفضل ميكانيكيًا، لكنه لا يزال قادرًا على امتصاص الرطوبة
الدرجات المشتركة	XPC، XXXPC، FR-1، FR-2 و3021	الدرجة C، CE، L، LE، 3025 و3027

كيفية اختيار ورقة الفينول في خمس خطوات سهلة

1. ابدأ بالجزء الفعلي

ماذا تصنع؟

بالنسبة للوحة عازلة بسيطة أو فاصل، قد يكون الفينول الورقي كافيا. بالنسبة للعتاد أو الشجيرة التي تتحرك وتحمل حمولة، عادة ما يكون الفينول القائم على القماش هو نقطة البداية الأكثر أمانًا.

فيما يلي دليل التطبيق السريع:

الجزء أو التطبيق	المواد الأولية المقترحة	سبب
فاصل كهربائي أو غسالة	الفينولية الورقية	اقتصادية ومناسبة للعزل الأساسي

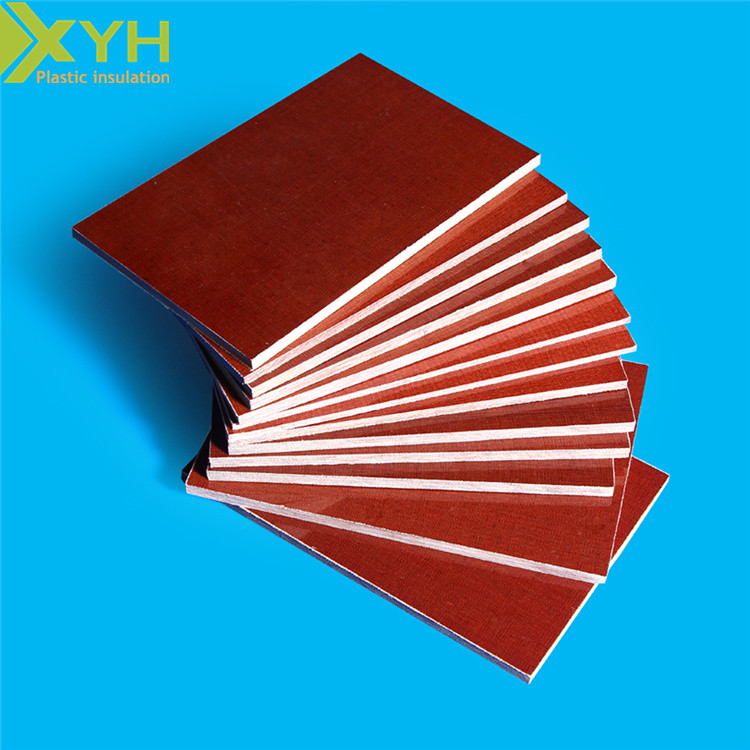

لوحة المحطة أو جزء التبديل	XXXPC، FR-1، FR-2 أو 3021	الخيارات الشائعة للأجزاء الكهربائية
معدات دقيقة صغيرة	الصف L، جنيه أو 3025	القماش الناعم أفضل للتصنيع التفصيلي
ترس كبير أو كتلة توجيه	الصف C أو 3025	مقاومة تأثير أفضل وقوة
بوش أو ارتداء وسادة	الدرجة C أو درجة قماش مناسبة أخرى	أفضل للاحتكاك والحركة المتكررة
الجزء الذي يحتاج إلى العزل والقوة	سي، جنيه أو 3027	يجمع بين تقوية القماش والأداء الكهربائي

هذه هي اقتراحات البداية. لا تزال الدرجة النهائية تعتمد على درجة الحرارة والحمل وبيئة العمل.

2. تحقق من درجة حرارة العمل

تُستخدم عادةً صفائح الفينول الورقية في درجات حرارة تصل إلى حوالي 120 درجة مئوية (248 درجة فهرنهايت). يستخدم الفينول القطني عادة عند درجة حرارة حوالي 120-130 درجة مئوية (248-266 درجة فهرنهايت)، اعتمادًا على الدرجة والظروف.

ولا تتعامل مع هذه الأرقام على أنها ضمانة لكل جزء. لن يتصرف المباعد الرفيع والعتاد المحمل بشكل كبير بنفس الطريقة، حتى في نفس درجة الحرارة.

إذا كانت القطعة ستعمل بشكل مستمر فوق هذا النطاق، فاسأل عن FR4 أو G11 أو FR5 أو الميكا أو أي مادة أخرى مقاومة للحرارة.

3. تحقق من وجود الماء والرطوبة

غالبًا ما يتم تفويت هذه الخطوة.

يمكن للورق الفينولي أن يمتص الرطوبة. يبلغ امتصاص الماء النموذجي حوالي 0.5-1.5٪. في بيئة رطبة، يمكن أن يؤثر ذلك على الأبعاد والعزل الكهربائي.

كما يمتص قماش الفينول بعض الرطوبة. إذا تم استخدامه لشجيرة قريبة أو جزء دقيق آخر، فقد يحتاج التصميم إلى مزيد من الخلوص.

قد لا تكون ورقة الفينول الخيار الأفضل عندما يكون الجزء:

● يبقى في الخارج لفترة طويلة.

● يعمل في ظروف الرطوبة العالية.

● يتعرض بشكل مستمر للماء أو البخار؛

● يجب الحفاظ على أبعاد ضيقة جدًا بعد امتصاص الرطوبة.

في هذه الحالات، قد يكون FR4 أو POM أو مادة هندسية أخرى أكثر ملاءمة.

معلمات ورقة الفينول النموذجية

القيم التالية نموذجية وقد تتغير باختلاف الدرجة والسمك ومجموعة الإنتاج. يجب تأكيد المتطلبات النهائية في ورقة بيانات المنتج وشهادة توثيق البرامج المجمعة.

ملكية	الفينولية الورقية	قماش قطني فينولي
الكثافة النموذجية	1.30-1.45 جم/سم3	1.30-1.45 جم/سم3
قوة الانحناء النموذجية	ما لا يقل عن 100 ميجا باسكال في اتجاه الآلة	ما لا يقل عن 120 ميجا باسكال للصف C في اتجاه الماكينة
قوة التأثير النموذجية	على الأقل 5 كيلوجول/م²	حوالي 12-30 كيلوجول/م²
درجة حرارة الخدمة القصوى النموذجية	حوالي 120 درجة مئوية (248 درجة فهرنهايت)	حوالي 120-130 درجة مئوية (248-266 درجة فهرنهايت)
امتصاص الماء	حوالي 0.5-1.5%	يعتمد على الدرجة. السماح بالحركة في الخدمة الرطبة
أحجام ورقة الورق المشتركة	1000 × 2000 ملم و 1220 × 2440 ملم	تأكيد وفقا للدرجة
سمك ورقة الورق المشتركة	0.5-50 ملم	تأكيد وفقا للصف والبناء

متى يجب عليك اختيار FR4 بدلاً من ذلك؟

تعتبر ورقة الفينول مفيدة واقتصادية ولكنها غير مناسبة لكل جزء صناعي.

قد يكون FR4 خيارًا أفضل عندما تحتاج إلى:

● أداء ميكانيكي أقوى.

● انخفاض امتصاص الرطوبة.

● عزل كهربائي أفضل في الظروف الرطبة.

● مقاومة اللهب.

● ثبات أفضل للأبعاد من أجل تركيب أو دعم متطلب.

على سبيل المثال، قد يعمل ورق الفينول جيدًا مع المباعد ذي الجهد المنخفض في الخزانة الجافة. لن يكون الخيار الأول للدعم الكهربائي المحمل بكثافة في بيئة رطبة.

يجب أن يخبرك المورد المسؤول عندما لا تكون صفائح الفينول هي المادة المناسبة بدلاً من ذكرها لكل تطبيق.

الأسئلة المتداولة

هل ورقة الفينول جيدة للتروس؟

نعم، ولكن اختر الفينول المصنوع من القماش القطني بدلاً من الفينول الورقي. يمكن أن تكون الدرجة L أو LE أو 3025 خيارات بداية للتروس الأصغر. يعتمد الاختيار النهائي على السرعة والحمل وحجم السن والتشحيم.

ما هو الفرق الرئيسي بين الورق والقماش الفينولية؟

تكاليف الورق الفينولية أقل ويستخدم بشكل رئيسي في العزل الكهربائي للخدمة الخفيفة. يعتبر القماش الفينولي أقوى وأفضل للتروس والشجيرات وكتل التوجيه والأجزاء الآلية الأخرى.

هل يمكن تشكيل ورقة الفينول باستخدام الحاسب الآلي؟

نعم. يمكن طحن القماش الفينولي وتحويله وحفره واستغلاله. يجب التحكم في أدوات القطع والأعلاف لتجنب الحواف الخشنة أو انفصال الطبقات.

هل صفائح الفينول مقاومة للماء؟

لا، يمكن للصفائح الفينولية أن تمتص الرطوبة. لا يُنصح باستخدام الدرجات الورقية في التطبيقات الخارجية أو ذات الرطوبة العالية على المدى الطويل حيث يكون الاستقرار الكهربائي مهمًا.

هل الورقة الفينولية أفضل من FR4؟

ذلك يعتمد على التطبيق. غالبًا ما تكون الصفائح الفينولية أكثر اقتصادا. يكون FR4 أفضل بشكل عام عند الحاجة إلى قوة أعلى أو امتصاص أقل للرطوبة أو أداء كهربائي أقوى أو مقاومة للهب.

هل يمكنني طلب صفائح الفينول كأجزاء نهائية؟

نعم. يمكن توفير صفائح الفينول على شكل صفائح كاملة أو قطع مقطوعة أو مكونات مُشكَّلة باستخدام الحاسب الآلي. هناك حاجة إلى رسم لتأكيد الأبعاد والتفاوتات وتفاصيل التصنيع.
